叶片泵，是转子槽内的叶片与泵壳(定子环)相接触，将吸入的液体由进油侧压向排油侧的泵。

一、单作用叶片泵的工作原理

泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。定子的内表面是圆柱形孔。转子和定子之间存在着偏心。叶片在转子的槽内可灵活滑动，在转子转动时的离心力以及通入叶片根部压力油的作用下，叶片顶部贴紧在定子内表面上，于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。当转子按逆时针方向旋转时，图右侧的叶片向外伸出，密封工作腔容积逐渐增大，产生真空，于是通过吸油口6和配油盘5上窗口将油吸入。而在图的左侧。叶片往里缩进，密封腔的容积逐渐缩小，密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。这种泵在转子转一转过程中，吸油压油各一次，故称单作用泵。转子受到径向液压不平衡作用力，故又称非平衡式泵，其轴承负载较大。改变定子和转子间的偏心量，便可改变泵的排量，故这种泵都是变量泵。

二、双作用叶片泵的工作原理

它的作用原理和单作用叶片泵相似，不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成，且定子和转子是同心的。在图示转子顺时针方向旋转的情况下，密封工作腔的容积在左上角和右下角处逐渐增大，为吸油区，在左下角和右上角处逐渐减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。这种泵的转子每转一转，每个密封工作腔完成吸油和压油动作各两次，所以称为双作用叶片泵。泵的两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平衡，所以又称为平衡式叶片泵。

双作用叶片泵的瞬时流量是脉动的，当叶片数为4的倍数时脉动率小。为此，双作用叶片泵的叶片数一般都取12或16。

HIGH-TECH叶片泵特点

1、设计合理、加工精密的圆弧叶片，降低了叶片对定子内曲线的压应力，提高了定子和叶片的使用寿命；

2、定子采用高次方无冲击过渡曲线，使叶片具有良好的运动和受力状态，***了叶片与定子间的良好接触，并使得流量损失、噪声***、寿命更

3、侧板采用液压平衡，可获得更好的容积效率；

4、关键零件选用优质的材料和热处理工艺，油泵整体可靠性进一步提高；

5、采用插装式结构，主要内脏零件做成组件形式，泵芯更换可在几分钟内完成，互换性好，维修方便。

海特克主要产品有:HYTEK电磁阀，HYTEK电磁换向阀，HYTEK液压阀，HYTEK溢流阀，HYTEK叶片泵，HYTEK比例阀，HYTEK单向阀，HYTEK流量控制阀，HYTEK方向控制阀，HYTEK叠加阀，HYTEK电液比例控制阀，HYTEK螺纹插装阀，HYTEK电磁阀，HYTEK电磁换向阀，HYTEK液压阀，HYTEK溢流阀，HYTEK叶片泵，HYTEK比例阀，HYTEK单向阀，HYTEK流量控制阀，HYTEK方向控制阀，HYTEK叠加阀，HYTEK电液比例控制阀，HYTEK螺纹插装阀

主要应用于：工程机械、建筑机械、矿山机械、橡塑机械、鞋革机械、压铸机械、冶金机械、金属切削机床以及其它各类液压系统。

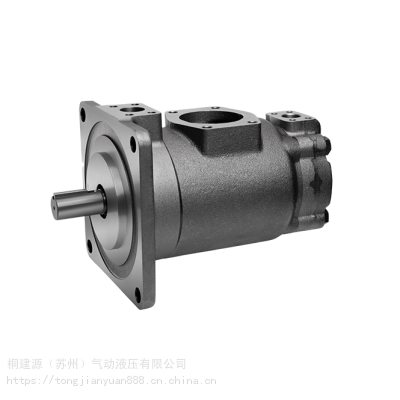

原装台湾海特克HIGH-TECH双联叶片泵PVL12-17-53-F-1R-UU-10现货

PVL1-6-F-1R-U-10

PVL1-8-F-1R-U-10

PVL1-10-F-1R-U-10

PVL1-12-F-1R-D-10

PVL1-14-F-1R-R-10

HIGH-TECH叶片泵苏州代理

PVL2-26-F-1R-U-10

PVL2-33-F-1R-D-10

VPV1-8-55-10

VPV1-8-70-10

VPV1-12-20-10

VPV1-12-35-10

PVL13-6-116-F-1R-UU-10

PVL13-6-125-F-1R-UU-10

PVL13-6-136-F-1R-UU-10

PVL1-17-F-1R-L-10

PVL12-23-41-F-1R-UU-10

PVL12-31-47-F-1R-UU-10

PVL12-6-65-F-1R-UU-10

PVL13-6-60-F-1R-UU-10

HIGH-TECH叶片泵

PVL13-6-66-F-1R-UU-10

PVL13-6-76-F-1R-UU-10

PVL13-6-85-F-1R-UU-10

HIGH-TECH叶片泵苏州代理

PVL2-41-F-1R-R-10

PVL1-31-F-1R-U-10

HIGH-TECH叶片泵

PVL13-6-153-F-1R-UU-10

PVL13-8-52-F-1R-UU-10

VPV1-15-70-10

VPV1-20-20-10

PVL1-19-F-1R-U-10

PVL1-23-F-1R-U-10

HIGH-TECH叶片泵

PVL1-25-F-1R-U-10

PVL1-28-F-1R-U-10

PVL3-116-F-1R-U-10

PVL3-125-F-1R-U-10

PVL3-136-F-1R-U-10

PVL2-47-F-1R-L-10

PVL2-53-F-1R-U-10

PVL2-59-F-1R-U-10

PVL2-65-F-1R-U-10

VPV1-8-20-10

VPV1-8-35-10

PVL12-6-76-F-1R-UU-10

PVL12-19-41-F-1R-UU-10

原装台湾海特克HIGH-TECH双联叶片泵PVL12-17-53-F-1R-UU-10现货

海特克HIGH-TECH叶片泵：V10F/P,V20F/P,V10,V20叶片泵

子母叶片泵：SPQ系列：单泵系列：SQP1 / SQP2/ SQP3 / SQP4 双联泵系列：SQP21/ SQP31

SQP32/SQP41/ SQP42/ SQP43

VQ系列;单泵系列：20VQ/25VQ/35VQ/45VQ双联泵系列：2520VQ/3520VQ/3525VQ

4520VQ/4525VQ/4535VQ

V系列：单泵系列：20V /25V/35V/45V 双联泵系列：2520V/3520V/3525V/4520V/4525V/4535V

VPV系列变量叶片泵：单泵系列：VPV1/ VPV2  双联泵系列：VPV11/VPV22

PVL系列叶片泵：单泵系列：PVL1/ PVL2/ PVL3 双联泵系列：PVL12/ PVL13/PVL23

我公司其他优势的品牌：派克PARKER,力士乐REXROTH,美国ASCO,福伊特VOITH,东京计器TOKYO TEIKI,***越NACHI,SMC,费斯托FESTO等，油研YUKEN,威格士VICKERS,阿托斯ATOS更多产品请咨询客服！
